کنتاکتور چیست و چگونه کار میکند؟
کنتاکتور (Contactor) یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای قدرت بهکار میرود. برخلاف کلیدهای دستی، کنتاکتور با یک سیگنال فرمان (معمولاً ولتاژ کم روی بوبین) میتواند جریانهای بالا را کنترل کند؛ به همین دلیل قلب تپنده مدارهای فرمان و قدرت در هر تابلو برق صنعتی محسوب میشود.
اصول کار کنتاکتور ساده است: وقتی به بوبین (سیمپیچ) کنتاکتور ولتاژ فرمان اعمال میشود، یک میدان مغناطیسی ایجاد شده و هسته متحرک را جذب میکند. این حرکت باعث بستهشدن کنتاکتهای اصلی و برقراری جریان به بار (مثلاً یک الکتروموتور) میشود. با قطع ولتاژ بوبین، فنر بازگردان کنتاکتها را باز کرده و مدار قطع میشود.
اجزای اصلی کنتاکتور
برای انتخاب و عیبیابی درست، شناخت اجزای کنتاکتور ضروری است:

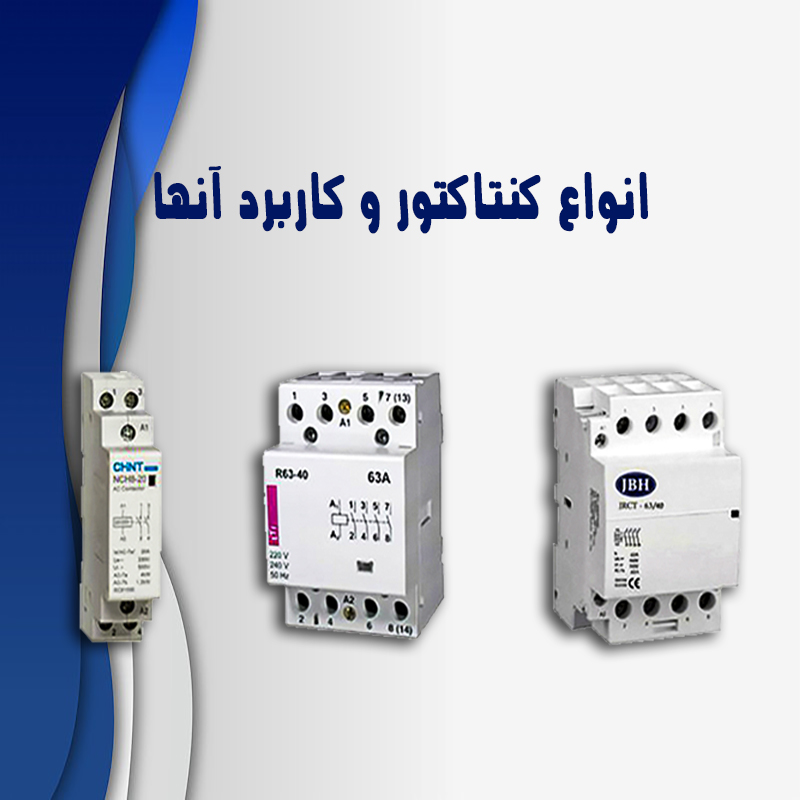

انواع کنتاکتور
کنتاکتورها بر اساس کاربرد و ساختار به چند دسته تقسیم میشوند. شناخت انواع کنتاکتور و کاربرد آنها به انتخاب درست کمک میکند:
۱. کنتاکتور قدرت (Power Contactor)
رایجترین نوع کنتاکتور که برای راهاندازی و کنترل الکتروموتورها و بارهای قدرت در تابلوهای صنعتی استفاده میشود.
۲. کنتاکتور خازنی (Capacitor Contactor)
بهطور خاص برای قطع و وصل بانکهای خازنی در تابلوهای اصلاح ضریب قدرت طراحی شده و دارای مقاومتهای پیششارژ برای محدودکردن جریان هجومی است.
۳. کنتاکتور کمکی (Auxiliary / Control Relay)
برای مدارهای فرمان با جریان پایین، اینترلاک و منطق کنترلی بهکار میرود.
۴. کنتاکتور حرارتی و کنتاکتور DC
کنتاکتورهای مخصوص بارهای مقاومتی (گرمایشی) و کنتاکتورهای جریان مستقیم برای کاربردهای خاص صنعتی.

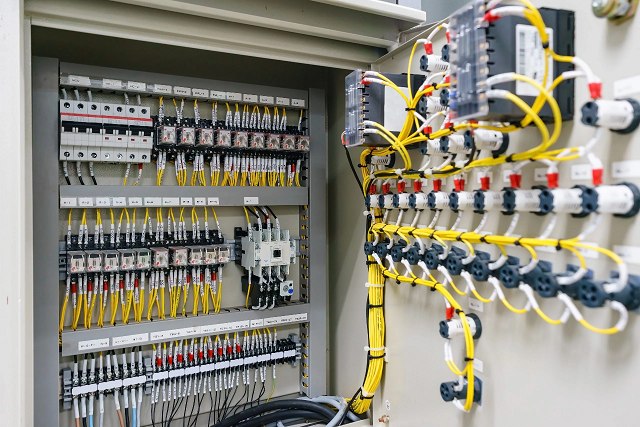

کاربرد کنتاکتور در تابلو برق
در یک تابلو برق صنعتی، کنتاکتور نقشهای متعددی ایفا میکند: راهاندازی مستقیم موتور (DOL)، راهاندازی ستاره-مثلث برای کاهش جریان راهاندازی، مدارهای ریورس (تغییر جهت چرخش موتور)، کنترل بانک خازنی و سیستمهای روشنایی. ترکیب کنتاکتور با رله اضافهبار حرارتی (بیمتال)، حفاظت کاملی برای موتور فراهم میکند.
نحوه انتخاب کنتاکتور مناسب
برای انتخاب کنتاکتور مناسب پروژه، این پارامترها را در نظر بگیرید:
انتخاب نادرست کنتاکتور میتواند منجر به داغشدن، جوشخوردن کنتاکتها و کاهش عمر تجهیزات شود؛ به همین دلیل توصیه میشود انتخاب نهایی با مشورت کارشناس فنی انجام گیرد.
