PLC مغز کنترل خطوط تولید مدرن است. در این مقاله توضیح میدهیم PLC چیست، چگونه کار میکند، چه انواعی دارد و چرا استفاده از PLC در تابلوهای کنترل صنعتی مزیت بزرگی محسوب میشود.
PLC مخفف عبارت Programmable Logic Controller به معنای «کنترلکننده منطقی برنامهپذیر» است. PLC یک کامپیوتر صنعتی مقاوم است که برای کنترل خودکار فرآیندها و ماشینآلات صنعتی طراحی شده است. بهجای سیمکشی پیچیده رلهها، منطق کنترل بهصورت یک برنامه در حافظه PLC ذخیره میشود و قابل تغییر است.
PLC ورودیها را از سنسورها و کلیدها میخواند، طبق برنامهای که در آن نوشته شده پردازش میکند و خروجیها را برای فرمان به شیرها، موتورها، کنتاکتورها و چراغها فعال میکند. همین قابلیت برنامهپذیری، PLC را به انعطافپذیرترین ابزار اتوماسیون صنعتی تبدیل کرده است.
نکته تخصصی
بزرگترین مزیت PLC نسبت به مدارهای رلهای کلاسیک این است که برای تغییر منطق کنترل، نیازی به تغییر سیمکشی نیست؛ کافی است برنامه ویرایش شود.
ساختار و اجزای PLC
یک سیستم PLC از بخشهای زیر تشکیل شده است:
واحد پردازش مرکزی (CPU): مغز PLC که برنامه را اجرا و تصمیمگیری میکند
ماژولهای ورودی (Input): سیگنال سنسورها، کلیدها و ترانسمیترها را دریافت میکنند
ماژولهای خروجی (Output): فرمان به کنتاکتور، شیر برقی، موتور و نمایشگر میدهند
منبع تغذیه (Power Supply): برق مورد نیاز PLC را تأمین میکند
حافظه (Memory): برنامه و دادههای فرآیند را ذخیره میکند
پورتهای ارتباطی: برای اتصال به HMI، کامپیوتر و شبکه صنعتی
چرخه کاری PLC
PLC بهصورت پیوسته یک چرخه (Scan Cycle) را تکرار میکند که شامل سه مرحله اصلی است: ابتدا وضعیت تمام ورودیها خوانده و در حافظه ذخیره میشود؛ سپس برنامه کاربر بر اساس این ورودیها اجرا و نتایج محاسبه میشود؛ در نهایت خروجیها مطابق نتایج بهروزرسانی میشوند. این چرخه در کسری از میلیثانیه تکرار میشود و کنترل لحظهای فرآیند را ممکن میسازد.
انواع PLC در اتوماسیون صنعتی
۱. PLC جمعوجور (Compact)
تمام اجزا (CPU، ورودی، خروجی و تغذیه) در یک بدنه یکپارچه قرار دارند. مناسب پروژههای کوچک و متوسط با تعداد ورودی/خروجی محدود.
۲. PLC ماژولار (Modular)
اجزا بهصورت ماژولهای مجزا روی یک رک نصب میشوند و قابل توسعهاند. مناسب پروژههای بزرگ و پیچیده که نیاز به تعداد زیاد ورودی/خروجی و انعطاف دارند.
۳. PLC نرمافزاری (Soft PLC)
اجرای منطق کنترل روی یک کامپیوتر صنعتی بهجای سختافزار اختصاصی؛ برای کاربردهای خاص.

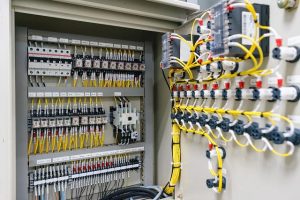

مزایای استفاده از PLC در تابلو برق
استفاده از PLC در تابلوهای کنترل صنعتی مزایای چشمگیری دارد:
کاهش چشمگیر سیمکشی و حجم تابلو نسبت به مدار رلهای
تغییر آسان منطق کنترل بدون تغییر سختافزار
قابلیت اطمینان بالا و عمر طولانی
امکان عیبیابی سریع و نمایش وضعیت روی HMI
قابلیت اتصال به شبکه و سیستمهای مانیتورینگ از راه دور (SCADA)
دقت و سرعت بالا در کنترل فرآیندهای پیچیده
نکته تخصصی
کاویان صنعت در تابلوهای کنترل پروسه و MCC، از PLC برای پیادهسازی منطق کنترل دقیق و قابل توسعه استفاده میکند تا تابلو با نیازهای آینده کارفرما هماهنگ بماند.
سوالات متداول
PLC چه تفاوتی با میکروکنترلر دارد؟
PLC یک سیستم صنعتی آماده و مقاوم در برابر شرایط سخت (گرد و غبار، نویز، دما) است که برنامهنویسی سادهای (مثل زبان نردبانی) دارد، در حالی که میکروکنترلر یک تراشه خام است که نیاز به طراحی مدار و برنامهنویسی سطح پایینتر دارد.
زبان برنامهنویسی PLC چیست؟
رایجترین زبان، زبان نردبانی (Ladder Diagram) است که شبیه نقشه مدار رلهای است. زبانهای دیگری مانند Function Block، Structured Text و SFC نیز طبق استاندارد IEC 61131-3 پشتیبانی میشوند.
آیا برای هر تابلو برقی به PLC نیاز است؟
خیر. برای مدارهای ساده و ثابت، مدار رلهای کافی است. اما هرجا منطق کنترل پیچیده، قابل تغییر یا نیازمند مانیتورینگ باشد، PLC انتخاب بهتری است.
معروفترین برندهای PLC کداماند؟
زیمنس (Siemens)، اشنایدر (Schneider)، دلتا (Delta)، اومرون (Omron) و آلن بردلی (Allen-Bradley) از شناختهشدهترین برندهای PLC در صنعت هستند.
